DA 3/6 CANALI

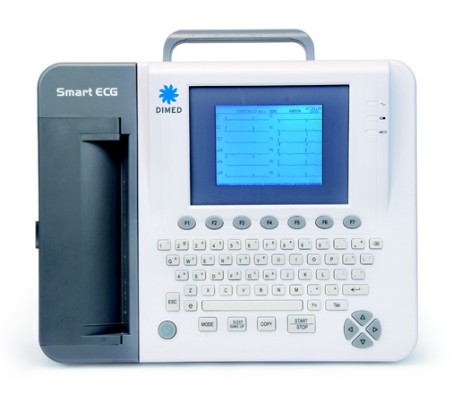

LTD450 - ELETROCARDIOGRAFO 3/6 canali mod. SE 6 INTERPRETATIVO
DESCRIZIONE GENERALE
L'elettrocardiografo SE-6 ha un sistema cost-effective ed è facilmente utilizzabile, fornisce analisi a 6 tracce, attendibili e accurate. SE-6 Il nuovo display LCD da 5,7" retroilluminato di ampie dimensioni mostra da 4 a 12 tracce (3 ECG e 1 curva del ritmo). La retroiluminazione rende più semplice la navigazione tra i menu, e la consultazione dei tracciati memorizzati soddisferà anche le più alte aspettative; sarà possibile la visione dei tracciati senza la necessità di stampare anche in situazioni visive critiche. Il caricabatteria interno intelligente garantisce tempi di ricarica eccezionalmente brevi. Il piacevole design e l'alto livello dei parametri tecnici si apprezzano fino dal primo uso dell'apparecchio. L'utente può verificare la qualità di tutte le tracce ECG e del posizionamento degli elettrodi prima della registrazione sul display.
Design compatto, leggero, con maniglia per trasporto - Schermo 5,7'' ad alta risoluzione - Porta US B per trasmissione dati del paziente - Porte RJ45 e RS -232 per trasmissione dati su PC - Batteria LI -ion inclusa ricaricabile - Pulsante singolo per le operazioni di stampa
- Modalità risparmio energia e risparmio LCD - Vari formati di stampa - Filtro digitale completo - Rilevazione automatica e memorizzazione dell'aritmia - Memorizzazione interna fino a 100 ECG digitali - Auto misurazione - Accurata interpretazione ECG con programma SEIMP
- Analisi della variazione dell'andamento cardiaco - Software smart ECG viewer per la misurazione su PC (LTD 406 optional) - Carrello con supporto per i fili (optional)
CARATTERISTICHE TECNICHE
Circuito: protezione da defibrillatori e pace maker
Tracce: 12 standard
Modalità di acquisizione: 12 stracce simultanee
Convertitore A/D: 12 bit
Range ingresso segnale: ± 5m Vpp
Time constant: > 3,2s
Range frequenza: 0,05Hz-150Hz
Calibration voltage: 1mV ± 2%
sensitività: 2.5, 5, 10, 20, 10/5 AGC (mm/mV)
impedenza di ingresso: 50 Mohm (10Hz)
input circuit current: <50nA
Rumore di ingresso: <12.5µ Vp-p
Anti baseline drift: automatico
Filtri: filtro EMG 25 Hz/35Hz/45Hz/OFF
Filtro: DFT 0.05/0.15/0.25/0.5 Hz
Filtro lowpass: 150Hz/100Hz/75Hz
Filtro: A/C 50Hz/60Hz
CMRR: >110dB
Modalità memorizzazione: Automatica/manuale/ritmica
Ritmo elettrodi: elettrodo singolo o triplo elettrodo selezionabile
Sicurezza: classe di sicurezza ?I?, tipo ?CF?
Tensione di rete: AC 100V-240V, 50/60Hz
Batteria: inclusa ricaricabile Li-ion, 14.4V
Stampa: stampante termica
Carta: Z-fold e roller (210/216mm altezza)
Velocità di stampa: 5mm/s, 10mm/s, 12.5mm/s, 25mm/s, 50mm/s
Dimensioni: 420mm x 330mmx 105mm
Display: 320 x 240 monocolore LCD
Memoria: 100 Pazienti
Input: >100 K Mohm
Output: <100 Mohm
Interfaccia: ethernet, USB, RS232

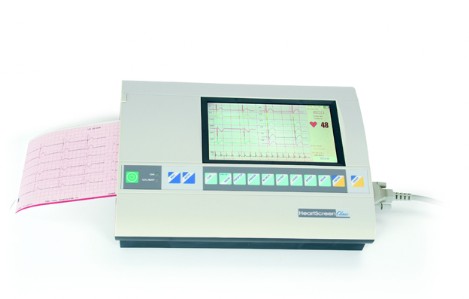

LTD418 - ELETTROCARDIOGRAFO 3/6 CANALI HEARTSCREEN 112
DESCRIZIONE GENERALE
Progettato e costruito con i più moderni ed avanzati sistemi di controllo computerizzato. Il display ed i processi di registrazione sono privi di rumori e ricchi di dettagli grazie alla possibilità di passare dalla tecnologia analogica a digitale. Il grande display 96x72mm offre la possibilità di scorrere tutte le curve con grande ricchezza di dettagli. La retroilluminazione è aggiustabile per ottimizzare la visione in qualsiasi condizione di luce. I servizi selezionabili da tastiera offrono semplicità e velocità d'uso. La tastiera a membrana ed il design ergonomico e moderno garantiscono la massima efficienza e operatività. La stampante termica di ultima generazione (senza parti in movimento) consente di stampare senza problemi fino a 30.000mt. La grafica è continua e indica perfettamente ogni dettaglio delle curve elettriche emesse dal cuore. La batteria ricaricabile in dotazione garantisce mobilità in ogni situazione. 4 ore di operazione continuee e 30 minuti di stampa con una sola carica. Il programma di analisi aritmia consente l'osservazione del paziente per un massimo di 10mn. L'apparecchio riconosce automaticamente gli ?extras ventricolari e sopraventricolari?, ?wide beats? e altri ?cicli cardiaci? non standard. Selezionando l'apposito programma l'ECG stampa soltanto gli ?extras? e i ?surroundings? senza stampare i battiti normali. Rimane comunque la possibilità di stampare L'ECG normalmente. Alla fine della stampa vengono create le statistiche per gli ?extras? individuali visualizzando le distanze massime e minime RR e le distribuzioni delle distanze RR. 3/6 CANALI 112 12 tracce standard e Cabrera Acquisizione simultanea di 12 canali Display LCD per la visualizzazione di 3 canali ECG + 1 ritmo Carta da 112mm Display grafico 96x72mm LCD, contrasto regolabile Stampante lunga durata Programmi da tastiera Tastiera a membrana Connessione a PC Pacco batterie e caricabatteria Selezione LEAD automatica o manuale Orologio/calendario interno Stampa segnale pacemaker Riconoscimento impulso pacemaker Interpretazione e analisi Analisi del ritmo con statistiche Possibilità di monitoraggio RR e ST 3-6-12 canali su PC Analisi aritmie Analisi ed interpretazione ECG Programma di gestione database cardiologico con monitoraggio in tempo reale di 3 canali e stampa su formato A4
CARATTERISTICHE TECNICHE
3/6 CANALI 112 clinic
12 elettrodi standard o Cabrera per misurazione
simultanea
Stampante termica ampiezza 112mm, 6 canali di
stampa
12+1 elettrodi visualizzati nel monitor LCD 7''
Stampa in formato A4 se connessa a stampante laser
Tastiera completa alfanumerica touch-screen
Modalità operativa a batteria e alla rete elettrica:
batteria ad alta capacità, alimentazione del motore
inclusa, ricarica veloce e intelligente
Memoria ad alta capacità
Selezione degli elettrodi automatica e manuale
Carta piegata a Z lunghezza 112 x 150
Rivelazione e memorizzazione della presenza di
segnale di pace-maker
Programma di analisi ECG con suggerimento
automatico della diagnosi
Analisi del ritmo con statistiche
Canale del pulsiossimetro
Possibilità di monitoraggio di HR, SpO2,
allarme regolabile per valori di HR e SpO2
Chiave traccia per funzioni principali
Opzione prove ecg
Monitor a 12 canali ad alta velocità e programma
database cardiologico sul PC
ECG RIC.6 ELPRO
DISPLAY LCD 3 o 6 canali in formato Standard o Cabrera Stampante termica ad alta risoluzione (8 dots / mm): cartaceo 3 o 6 canali in tempo reale con la possibilità di stampare la griglia millimetrata FACILE CARICAMENTO DELLA CARTA
R E C O R D I N G manuale o automatico M E M O R Y 10 secondi per ogni piombo
Filtri digitali per l'eliminazione dei muscoli tremori, il potere di base e di linea linea disturba
CARATTERISTICHE TECNICHE
ALIMENTAZIONE: batterie interne ricaricabili Ni-Cd
ALIMENTATORE RETE: 220V~ ± 10%; 50 - 60Hz; 150 mA max; isolamento CL2 B
AUTONOMIA BATTERIE: 2,5 ore
PARTE APPLICATA: tipo CF
IMPEDENZA DI INGRESSO: > 100 Mohm
RISPOSTA IN FREQUENZA: 0.05 : 145 Hz
CMRR : > 100 dB
COSTANTE DI TEMPO: > 3,2 s
ACQUISIZIONE: 12 bit 800 campioni/sec/canale-isocrona
DERIVAZIONI: 12 Standard o Cabrera
SENSIBILITA': 5mm/mV, 10mm/mV, 20mm/mV ± 5%
VELOCITA' DI SCORRIMENTO: 5mm/s, 10mm/s, 25mm/s, 50mm/s
MEMORIA SEGNALE: 10s per ogni segnale
STAMPA: stampante termica 8dots/mm, carta 110 mm.
MONITOR: LCD 320x240 dots; illuminato CFL
FILTRI: tremori muscolari 35Hz digital; disturbi rete 50Hz/60Hz digital; antisbandamento 0.5Hz digital
PROTEZIONE DEFIBRILLAZIONE: interna
DISPLAY/STAMPA: 3-6 canali
DIMENSIONI: 240 x 160 x 65 mm.
PESO: 1.500 g.
CONTENITORE: IP 20
TEMPERATURA DI FUNZIONAMENTO: +10°C.......40°C
TEMPERATURA DI IMMAGAZZINAMENTO: -10°C......40°C
UMIDITA' RELATIVA DI FUNZIONAM.: 25%.....95% senza condensa
NORMATIVE DI CONFORMITA': 93/42/CEE; EN60601-1; EN60601-1-2; IEC601-2-25
Accessori standard
o Cavo paziente
o Cavo rete
o Set elettrodi
o Gel - Carta
o Manuale d'uso
o Borsa (opzionale)
